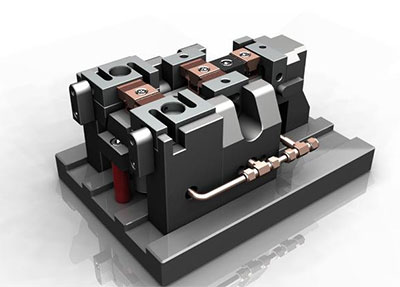

在液壓夾具的設計中,其概念是什么?今天,小編將詳細闡述其在液壓夾具設計中的概念,使我們對液壓夾具的設計有更深入的了解。在我們知道之前,我們應該找出我們使用的液壓系統。目前,大多數液壓夾具系統的工作壓力分別為7 mpa、14 mpa和35 mpa。前兩個屬于中低壓,后兩個屬于高壓。
確定要加工工件的周期加工次數,確定加工設備是水平的還是垂直的,為了決定是使用平面夾具還是平面夾具,還是計劃多面體夾具或旋轉夾具,確定約定的加載時間。以及待加工工件的卸料和夾緊。并參考要使用的加工設備的說明,確定工作臺、基座、卡盤或機床其他表面上可用的工作空間,并確保該空間能夠容納您想要放入的工件數量。這一點非常重要,因?yàn)橛行┘庸ぶ行呐_(tái)面很大,但主軸的有效行程很小,導致工件可以在臺面上穿衣服,但主軸不能加工邊緣工件。
建立夾具在加工周期中可能發生的動作步驟,這將有助于您進一步設計,如何安排順序閥或協助設計其他電子控制設計或其他外部控制設備。
1、計算加工過程中產生的切削力,確定其作用于工件的方向和各方向的力。
2、固定支承位置點的設計是為了承受局部切削力,并以此作為工件參考平面的定位。
3、計算夾緊加工零件所需的夾緊力。
4、確定夾具零件的具體安裝位置,即在哪里接觸工件、夾持工件或支撐工件。在這里,應特別注意不要干擾機床或其他零件的操作,而是要確保正常的加工。干涉機按加工順序夾緊后加工時,必須用外控設備拆下夾緊件,一般要求手動換向閥和電磁閥分開控制。這些組件。
5、根據所需的夾緊力和所選擇的夾緊點以及要加工工件的尺寸、強度和輪廓,確定夾具元件的類型和數量。
6、根據所選夾具部件的總需油量和壓力等級,選擇容量相同或稍大(手動、電動或氣動)的電源泵站。注意:如果你需要在短時間內保持位置,你需要選擇一個流量更大的泵(但要考慮到夾緊缸本身的尺寸小和抗沖擊能力差)。如果夾緊時間長,需要壓力,則應安裝壓力保持裝置或蓄能器。
7、選擇閥門等控制元件,實現動作順序。
8、選擇安全夾緊機構,如在夾緊位置安裝壓力監測器或位移傳感器或氣密性監測。
9、選擇管道部件,連接泵、閥門、管路、夾具組件(請選擇優質的管接頭,一次安裝,避免不必要的后續損失)。
另外:如果您選擇的主系統是低壓系統,如果您想在本地使用高壓,可以在本地使用增壓器,但應注意的是,增壓器出油口后面的管道和夾具部件需要使用高壓部件,并且增壓器將稍微延長夾具組件到位的時間。如果安裝了增壓器,請選擇流量較大的泵站。
